WITec´s获奖的TrueSurface显微镜可测量倾斜或非常粗糙的样品表面,同时保持最高的聚焦焦点。因此它可以与共焦成像同时进行一个大区域地形扫描。
这种革命性的成像模式的核心元素是一个集成的传感器光学轮廓测量。它直接安装在显微镜上,便于用户方便的处理。

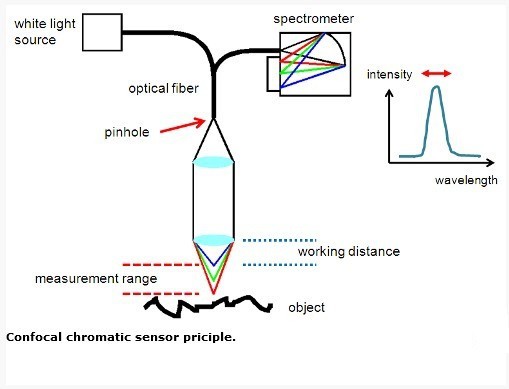

传感器操作根据共焦色传感器原理: 为有一个好的映射能力,白光点光源使用透镜系统聚焦在样品,但一个强大的线性彩色误差(多色差透镜系统)。每种颜色有不同的焦距。从样品的反射光通过一个针孔聚焦到光谱仪。因为只有一个特定的颜色是聚焦在样品表面,因此只有这种光可以通过共焦针孔。因此检测波长就可得到表面形貌。
True Surface扫描范围高达50 x100毫米空间分辨率其中40 - 120 nm的垂直和10- 25µm的横向。测量距离高达10-16mm，测量速度高达2000pixels/s。结合AFM, 在高分辨率AFM做大样本测量时,True Surface可以作为预检验的工具来确定地形特性.
True Surface扫描范围高达50 x100毫米空间分辨率其中40 - 120 nm的垂直和10- 25µm的横向。测量距离高达10-16mm，测量速度高达2000pixels/s。结合AFM, 在高分辨率AFM做大样本测量时,True Surface可以作为预检验的工具来确定地形特性.
TrueSurface显微镜各种不同领域均有应用,包括细观力学、医疗、半导体,官能团表面的成像,生物医学的成像和制药材料表面性质。

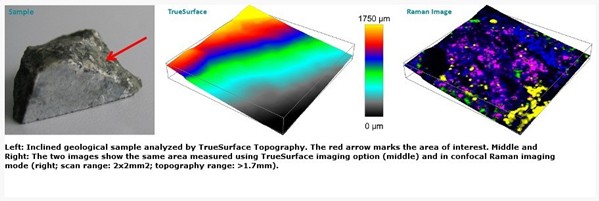

TrueSurface分析倾斜的地质样品。 红色的箭头标志着感兴趣的区域。同样的区域使用TrueSurface成像模式(下图中间)和共焦拉曼成像模式(下图右边,扫描范围:2x2;地形范围:>1.7)。
TrueSurface和共焦拉曼共用成像的药片的一个高度剖面。红色和蓝色为药物, 绿色是赋形剂。样品的地形变化超过300µm。
TrueSurface和共焦拉曼共用成像的药片的一个高度剖面。红色和蓝色为药物, 绿色是赋形剂。样品的地形变化超过300µm。
品牌：德国 WItec
型号：alpha300 S
