现在很多厂家根据产品性质及生产工艺需要，需要一个耐高温,有良好气体密封性能的螺旋输送机,用于完成高温炉料的物料运输。现有普通螺旋输送机使用的环境温度为-20!~50!,输送物料温度应小于200°。当输送高于200°的物料时,现有输送机由于发生高温变形,无法正常使用。针对现有螺旋输送机无法输送高于200°高温物料的缺陷, 万洁厂家多年实践经验积累及客户友好反馈，设计一种高温水冷螺旋输送机,它针对高温炉料输送的特殊工况条件,通过自身的结构特点,在保证设备良好气密封性的同时解决了800°-1000°高温炉料的导出、输送问题.



二、水冷螺旋输送机工作原理：

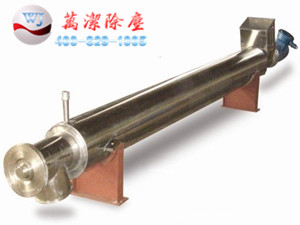

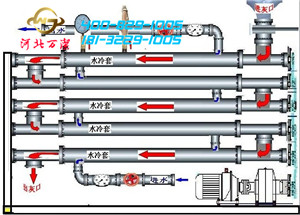

    水冷式螺旋输送机是利用螺旋机的输送原理自行开发设计的一种新型的用于输送高温物料的输送设备。螺旋直径为300mm～500mm,常规分为三个规格，采用独立驱动形式，驱动螺旋输送机机最长可达7000 mm，螺旋机头部轴承、尾部轴承，采用耐高温轴承，置于壳体外部减少了灰尘对轴承室的侵入提高了螺旋机关键件的使用寿命，在机壳和螺旋内设计有循环给水冷却装置，同时在螺旋管轴的两端配有旋转接头，从而使物料在输送过程得到冷却。 达到降温效果，用户可根据自己现场生产需要定制适合本产品性质的水冷螺旋输送机。



三、水螺旋输送机设计原理及数据参数：



(1) 确定设计方案 （水冷螺旋输送机的类型 ）



(1.1) 两种流体的变化情况：

热流体（循环水）进口温度55°C，出口温度40°C；

冷流体（冷却水）进口温度10°C，出口温度35°C；

冷水定性温度：  Q=W入-W出

Q:热负荷(KW)     W入：输入功率（KW）例：8KW   W出：输出功率（KW）例：3KW 例: Q=W入-W出 =8-3=5（kw）

 热的循环水的定性温： Q= Cp.r.V.△T/H

Q:热负荷(KW)                                     Cp:定压比热(KJ/kg.℃)……4.1868 KJ/kg.℃ r：比重量（Kg/m3）……1000 Kg/m3                 V:总水量(m3) 例：0.5 m3 △T:水温差(℃)……△T=T2-T1 例：=5℃                   H:时间(h) 例：1h 例: Q= Cp.r.V.△T/H=4.1868*1000*0.5*5/3600=2.908(kw) 

 由于两流体温差小于50°C，不必考虑热补偿。因此初步确定选择用固定管板式换热器。



(2) 流程安排

由于该输送机是具有冷却水冷凝降温的输送机，应使循环水走壳体，以便于排除物料中的热量，起到降温作用。



（2.1）计算热负荷和冷却水的相关问题

(2.1.1) 热负荷的计算

  (2.1.2) 冷却水流量的计算



（3 ）、设计条件及主要参数

主要技术参数：

螺旋直径（mm） 300 400 500

螺距（mm） 300 400 500

转速(r/min) 6 7 8

输送量(m3／h) 3 5 10

电机功率(Kw) 3 3-4 4

输送距离(m) <7 <7 <7

物料温度(℃) <800 <800 <800

物料比重(%) ≈0.8 ≈0.8 ≈0.8

叶片材料 SU304 SU304 SU304

水压（MPa） 0.4-0.6 0.4-0.6 0.4-0.6

进出口 DN40 DN40-50 DN40-50
